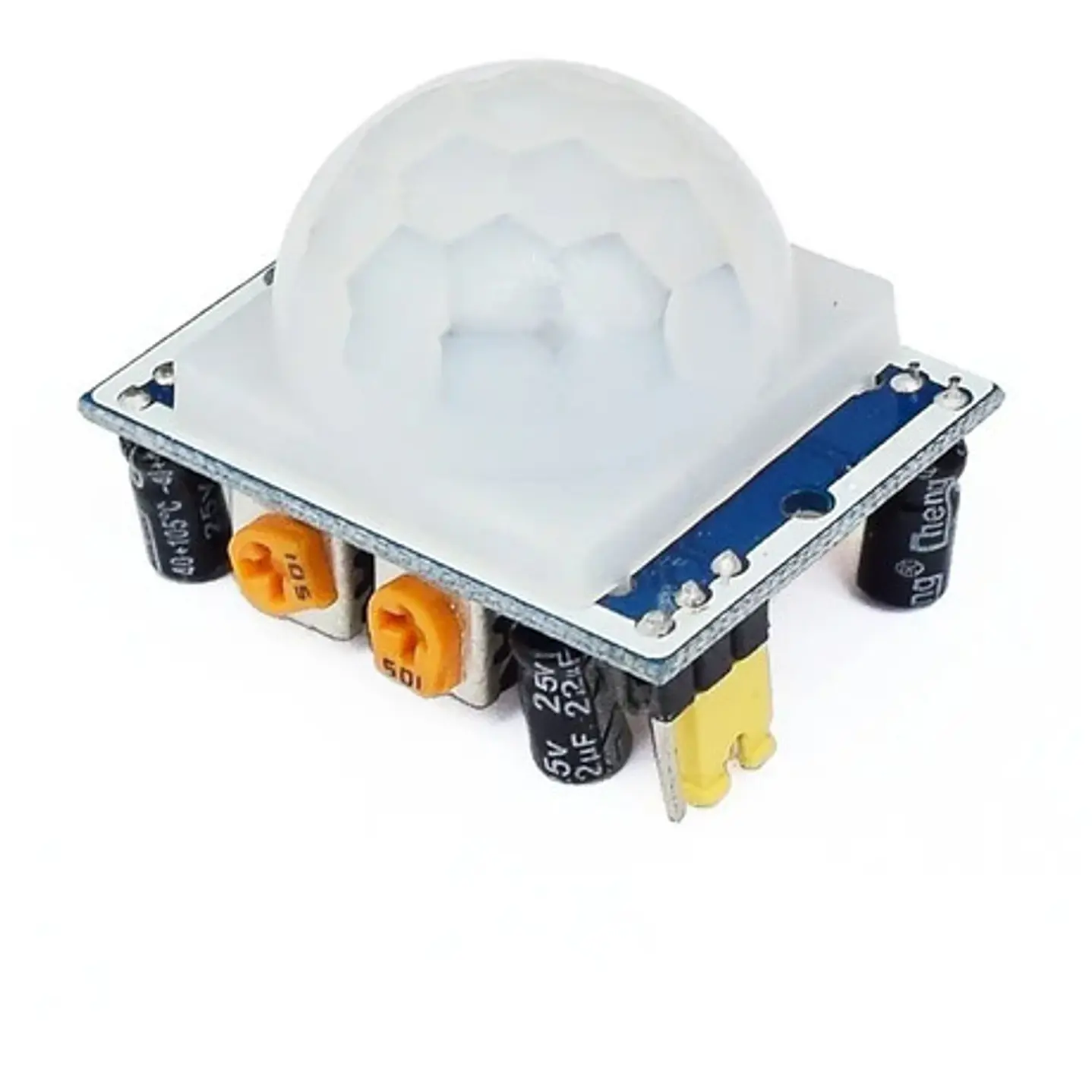

Sensor De Movimiento Infrarrojo Pir Hc-sr501 Arduino
share this product
Description
---SOMOS ZAMUX ELECTRÓNICA---
Con mas de 10 años en el comercio con los mejores precios y productos 100% Garantizados, envíos a toda Colombia.
DESCRIPCIÓN:

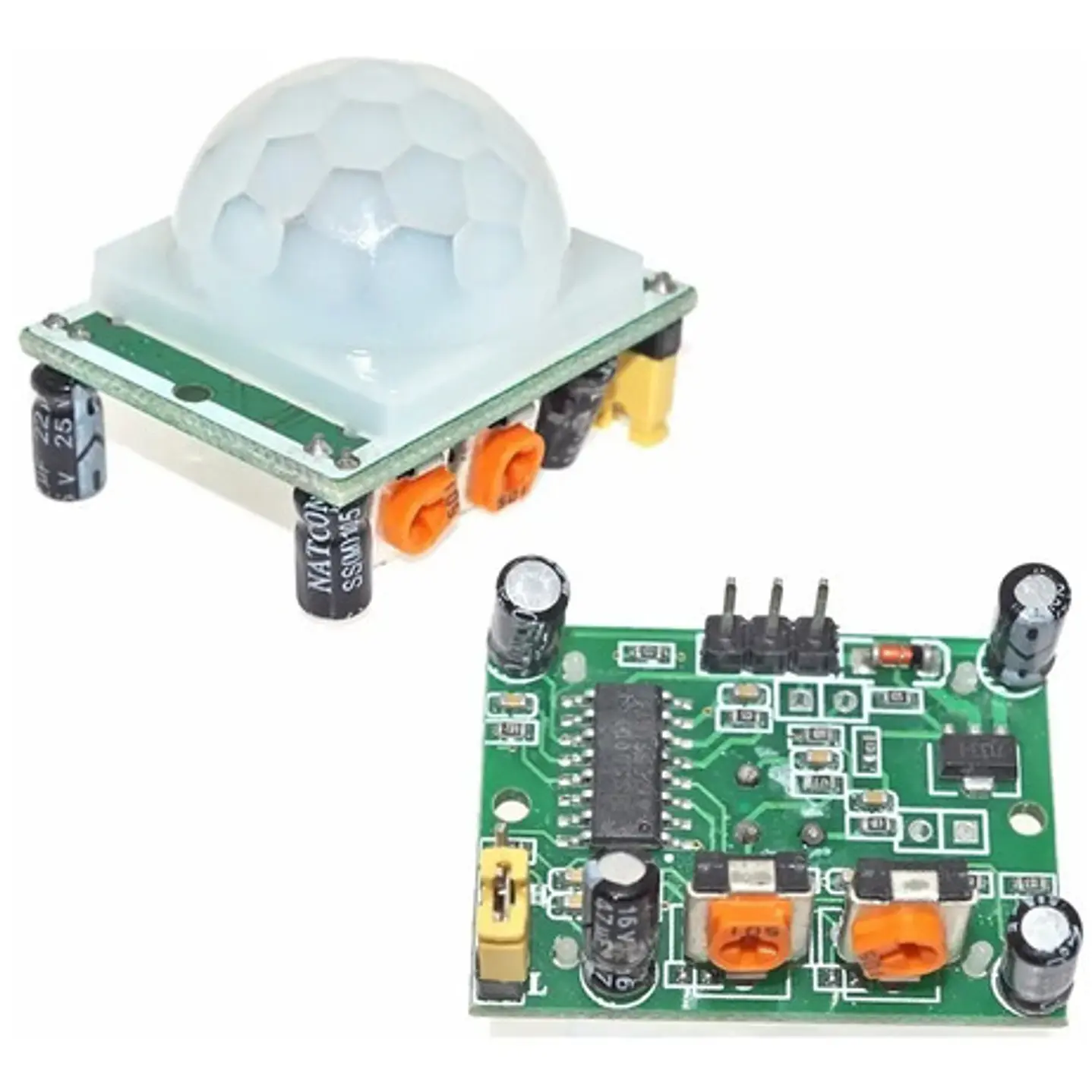

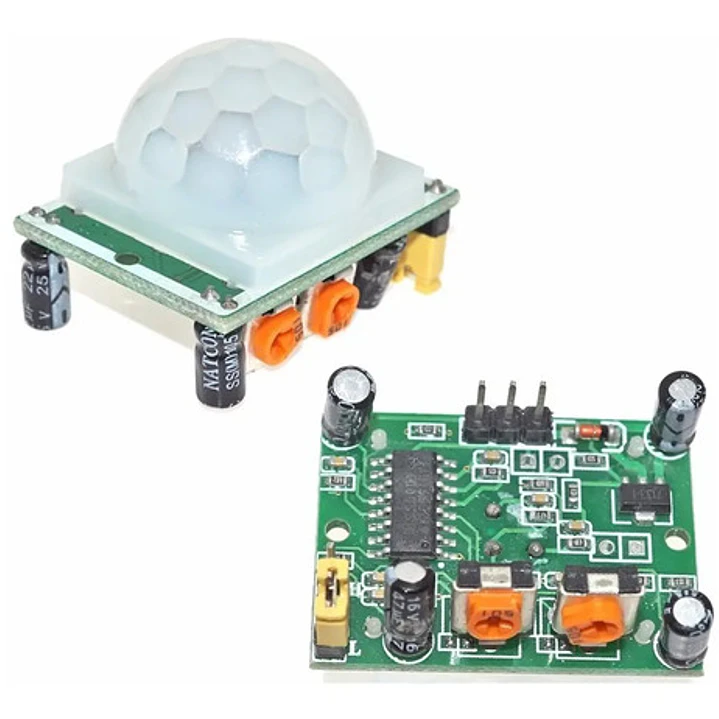

El módulo HC-SR501 tiene 3 pines de conexión +5v, OUT (3,3v) y GND, y dos resistencias variables de calibración (Ch1 y RL2).
Ch1: Con esta resistencia podemos establecer el tiempo que se va a mantener activa la salida del sensor. Una de las principales limitaciones de este módulo es que el tiempo mínimo que se puede establecer es de más o menos 3s. Si cambiamos la resistencia por otra de 100K, podemos bajar el tiempo mínimo a más o menos 0,5 s.
RL2: Esta resistencia variable nos permite establecer la distancia de detección que puede variar entre 3-7m.
La posibilidad de mantener activa la salida del módulo durante un tiempo determinado nos permite poder usarlo directamente para prácticamente cualquier aplicación sin necesidad de usar un microcontrolador.
Características:
Sensor piroeléctrico (Pasivo) infrarrojo (También llamado PIR)
El módulo incluye el sensor, lente, controlador PIR BISS0001, regulador y todos los componentes de apoyo para una fácil utilización
Rango de detección: 3 m a 7 m, ajustable mediante trimmer (Sx)
Lente fresnel de 19 zonas, ángulo < 100º
Salida activa alta a 3.3 V
Tiempo en estado activo de la salida configurable mediante trimmer (Tx)
Redisparo configurable mediante jumper de soldadura
Consumo de corriente en reposo: < 50 ?A
Voltaje de alimentación: 4.5 VDC a 20 VDC
