Description

Permite obtener de forma sencilla y confiable las mediciones de temperatura de los sensores PT100/PT1000 de 2, 3 o 4 hilos. Mediante el conversor delta-sigma integrado, este producto convierte la señal analógica a digital, con una resolución de 15 bits, generando así una resolución nominal de 0.03125ºC.

Configuraciones:

El tipo de sensor a usar se define con la resistencia Rref, por defecto viene con una resistencia de 430Ω para sensores PT100, si se quiere usar sensores PT1000 se tiene que cambiar por una resistencia de 4.3KΩ.

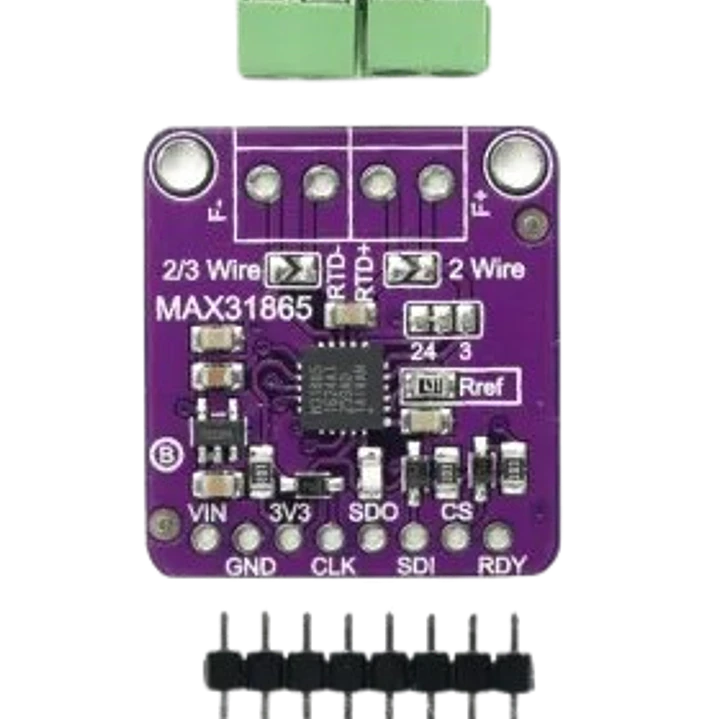

El modulo permite la configuración del numero de hilos que posee el sensor, esta configuración depende de tres jumper que se encuentran impresos en el pcb del modulo identificadas con los nombres 2/3 Wire, 24 3 y 2 Wire. El módulo viene configurado por defecto para el uso de sensores de 4 hilos. Se debe soldar el jumper etiquetado como 2/3 Wire, y deben quedar separados los dos pads izquierdos del jumper 24 3 para sensores de 3 hilos. Finalmente para el uso de sensores de 2 hilos se debe soldar los dos jumpers etiquetados como 2/3 Wire y 2 Wire.

Tensión de Operación: 3 – 5 VDC.
Resolución: 15 bits.
Precisión: 0.5ºC.
Tiempo de Conversión: 21ms.
Modo de Salida: Protocolo SPI.
Posee agujeros para montaje.
Dimensiones: 28 x 25.3 x 3mm.
