Descripción

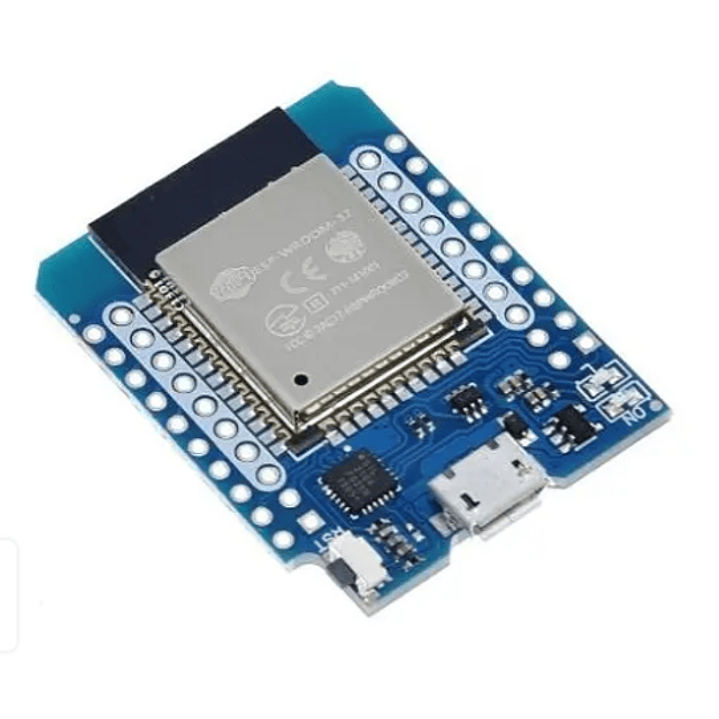

El módulo D1 mini ESP32 es el susesor del D1 mini con el ESP8266 sus pines son compatibles con todos los módulos diseñados para el d1 mini ESP8266 y se le incorporan todas las mejoras adicionales propias del potente ESP32 el cual tambien se puede programar desde el IDE Arduino y disponer de todos los recursos y librerias con los que esta plataforma cuenta. Es el chip con la mejor relación avance tecnologico vs costo para el 2018, esto unido a la cantidad de información disponible en la web y la facilidad de programación del lenguaje Arduino lo convierten en un dispositivo al que todos los amantes a la electrónica no pueden resistirse.

El ESP-32 es un módulo que integra Wi-Fi y Bluetooth BLE, ideal para desarrollar productos de IoT. La integración de Bluetooth, Bluetooth LE y Wi-Fi permite una amplia gama de aplicaciones, el uso de Wi-Fi permite una comunicación de mediano alcance y conectarse a una red LAN y a través de un Router conexión a Internet, mientras que el Bluetooth nos permite conectarse directamente a otro dispositivo como un celular.

La corriente de reposo del chip ESP32 es inferior a 5 µA, por lo que es adecuado para aplicaciones de electrónica portátiles con batería.

En el núcleo de este módulo está el chip ESP32-D0WDQ6. El chip integrado está diseñado para ser escalable y adaptado. Hay dos núcleos de CPU que se pueden controlar individualmente, y la frecuencia del reloj es ajustable

de 80 MHz a 240 MHz. El usuario también puede apagar el CPU y utilizar el co-procesador de baja potencia para

supervisar constantemente los periféricos para detectar cambios de estado.

ESP32 integra un amplio conjunto de periféricos como sensores táctiles capacitivos, sensores Hall, amplificadores de bajo nivel de ruido, interfaz para SD, Ethernet, SPI, UART, I2S e I2C

CARACTERISTICAS:

Diseño robusto

ESP32 es capaz de funcionar de manera confiable en entornos industriales, con una temperatura de funcionamiento que va desde -40 ° C hasta + 125 ° C. Alimentado por circuitos de calibración avanzados, ESP32 puede eliminar dinámicamente las imperfecciones del circuito externo y adaptarse a los cambios en las condiciones externas.

Consumo de energía ultrabajo

Diseñado para dispositivos móviles, dispositivos electrónicos portátiles y aplicaciones de IoT, ESP32 logra un consumo de energía ultra bajo con una combinación de varios tipos de software patentado. ESP32 también incluye características de última generación, como sincronización de reloj de grano fino, varios modos de potencia y escalado dinámico de potencia.

Alto nivel de integración

ESP32 está altamente integrado con interruptores de antena incorporados, balún de RF, amplificador de potencia, amplificador de recepción de bajo ruido, filtros y módulos de administración de energía. ESP32 agrega funcionalidad y versatilidad invaluables a sus aplicaciones con requisitos mínimos de la placa de circuito impreso (PCB).

ESPECIFICACIONES TECNICAS:

Voltaje de Alimentación d1 mini: 5V DC (4.5~ 6V)

Corriente de Operación: ~80mA (fuente superior a 500mA)

Voltaje lógico (Entradas/Salidas): 3.3V

SoC: ESP32 (ESP32-D0WDQ6)

CPU: Dual core Tensilica LX6 (32 bit)

Frecuencia de Reloj: 240MHz

SRAM: 520KB

Memoria Flash Externa: 4MB

Pines Digitales GPIO: 34 (incluyendo todos los periféricos)

UART: 2

SPI:3
