74147 Codificador Decimal A Bcd

$3.500,00

74ls147 El circuito Integrado TTL 74LS147 es un codificador prioritario de 10 líneas a 4 líneas y de 8 líneas a 3 líneas de los insumos para asegurar que sólo el orden más alto de la línea de datos esté codificada. Este dispositivo tiene entradas y salidas de datos que estan activas en el nivel lógico bajo.

El LS147 codifica nueve líneas de datos a cuatro líneas (8-4-2-1) BCD. Lo implícito de la condición decimal de cero no requiere una condición de entrada porque cero es codificado cuando todas las nueve líneas de datos están en un nivel lógico alto.

Especificaciones

Familia: LS

Tensión de alimentación mínima:4.5 V

Tensión de alimentación máxima:5.5 V

Corriente de salida baja: -0.4 mA

Corriente de salida alta: 4 mA

Disipación de potencia: 225 mW

Retardo de propagación: 10 nS

Temperatura de funcionamiento mínima: 0 ° C

Temperatura de funcionamiento máxima: 70 ° C

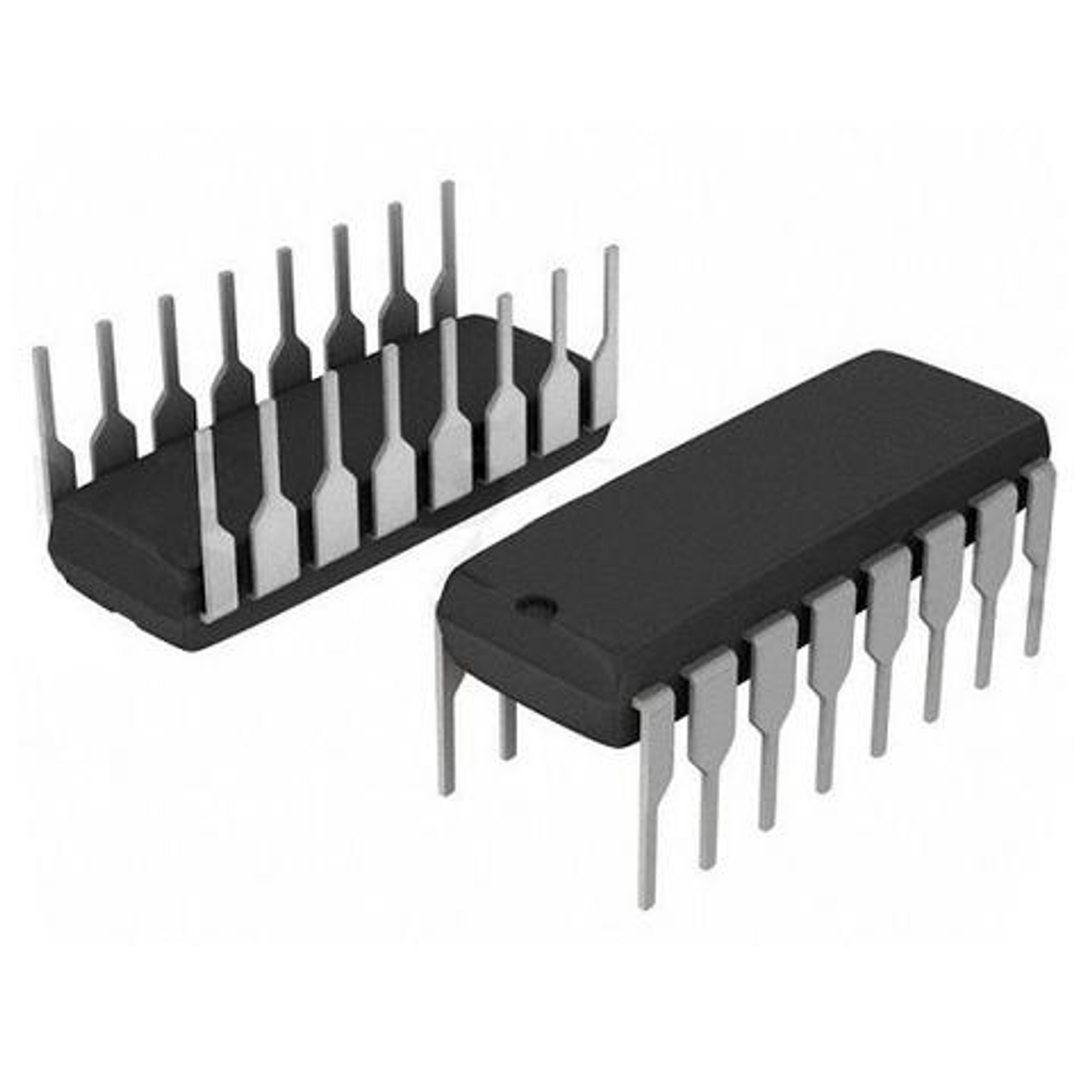

Encapsulado: DIP

16 pines

Sustituto

NTE74LS147
