74ls42 Este integrado es un decodificador de BCD a decimal (4 a 10) que constan de ocho inversores y diez compuertas NAND de cuatro entradas. Los inversores están conectados en pares para hacer que los datos de entrada BCD estén disponibles para ser decodificados por las compuertas NAND.
Especificaciones
- Familia: LS
- Tipo lógica del circuito: BCD a Decimal
- Número de salidas: 10
- Tensión de alimentación mínima: 4.75 V
- Tensión de alimentación máxima: 5.25 V
- Temperatura de operación mínima: 0°C
- Temperatura de operación máxima: 70°C

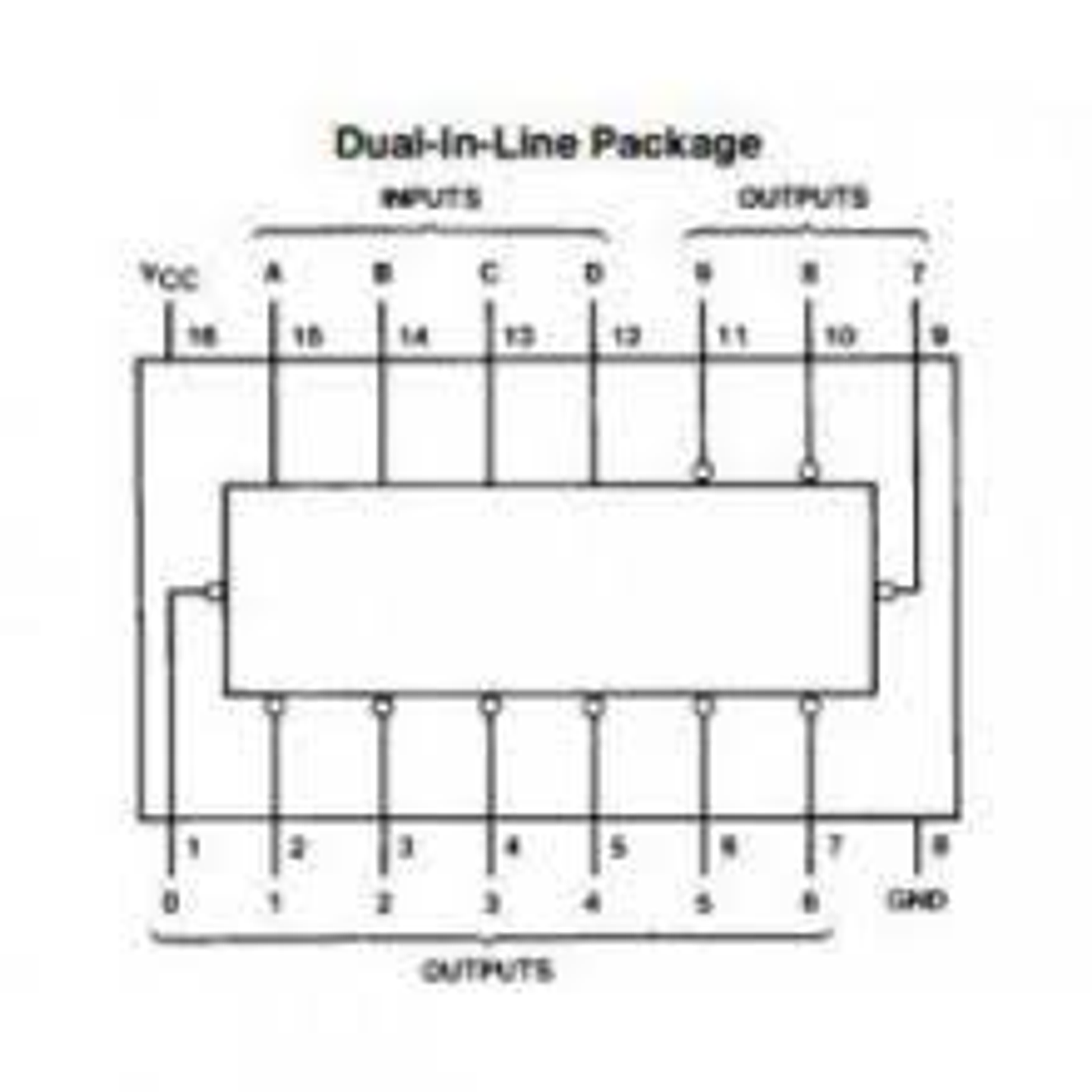

- Encapsulado: DIP
- 16 pines
